LED BOX Leuchtwand Schritt für Schritt aufbauen: Rahmen, Strom, Grafik und Wände verbinden

Autor: Team Vitasystem · Fachliche Prüfung: Abteilung Großformatproduktion

Aktualisiert: 2026-10-04

Eine LED BOX Wand sieht aus wie ein fester Messebau: eine gleichmäßig gespannte, von innen beleuchtete Grafik in einem Aluminiumrahmen. In der Praxis ist es ein mobiles System. Es kommt im Karton, in der Tasche oder im Koffer, wird ohne Werkzeug aufgebaut, und die Grafik ist im Handumdrehen eingesetzt. Viele befürchten vor dem ersten Event einen komplizierten Aufbau. Das ist unbegründet.

In diesem Ratgeber gehen wir den Aufbau Schritt für Schritt nach der Herstelleranleitung durch, zeigen, wie Sie den Strom anschließen und den SEG-Stoff einsetzen und wie Sie die Wand wieder verpacken. Zum Schluss erklären wir, wie Sie einzelne Wände mit Verbindern zu Ecken, langen Wänden und Aufbauten mit Dach kombinieren. Wenn Sie noch ein System auswählen, lesen Sie auch SEG- und LED-Systeme: wann macht die Beleuchtung wirklich einen Unterschied.

Was im Set ist und wie Sie sich vorbereiten

Je nach Serie kommt das Set im Karton (LED BOX 2.0, Compact, Wandrahmen), in der Tasche (FLEX, PLUS) oder im Rollkoffer (PRO). Darin sind die Aluminiumprofile des Rahmens mit bereits montierten LEDs, die Füße, ein 24-V-Netzteil (in der Serie PLUS und beim PRO 400 cm zwei) und, wenn Sie einen Druck bestellt haben, die SEG-Grafik aus Stoff mit eingenähtem Silikonkeder.

• Legen Sie die Teile auf eine saubere, ebene Fläche, am besten auf den Karton der Verpackung, damit die Profile nicht verkratzen.
• Prüfen Sie die Markierungen an den Profilenden. Verbunden werden immer Teile mit denselben Nummern.
• Stellen Sie die Wand in Reichweite einer Steckdose auf. Das Netzteilkabel wird am unteren Profil angeschlossen.
• Nehmen Sie die Grafik erst kurz vor dem Einsetzen aus der Verpackung und legen Sie sie nicht auf den Boden.

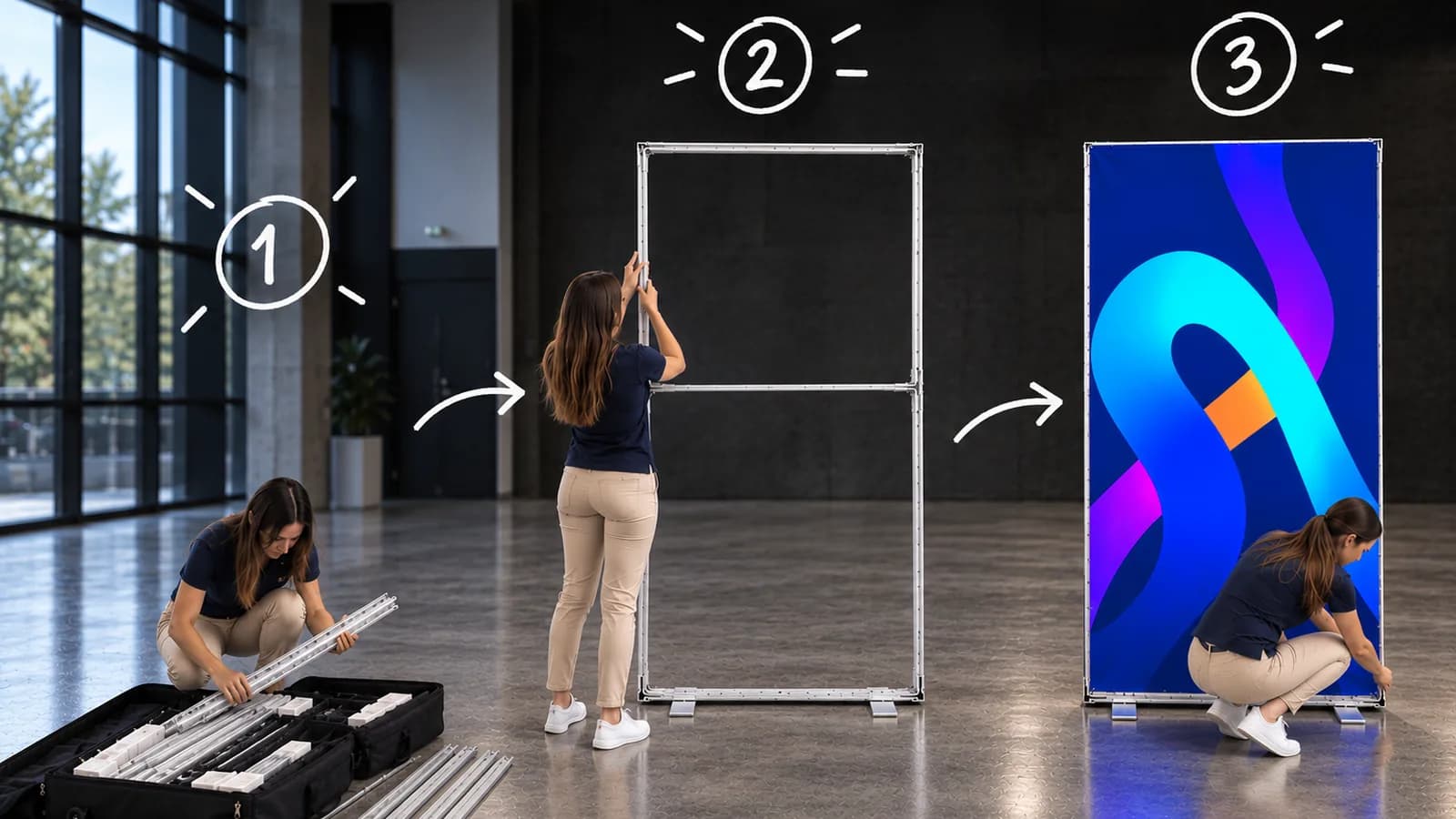

Werkzeug ist nicht nötig. Eine 100 cm breite Wand (LED BOX 2.0, Compact, FLEX) baut eine Person in wenigen Minuten auf. Die breiteren Wände PLUS und PRO stellt man bequemer zu zweit auf, das dauert gut zehn Minuten.

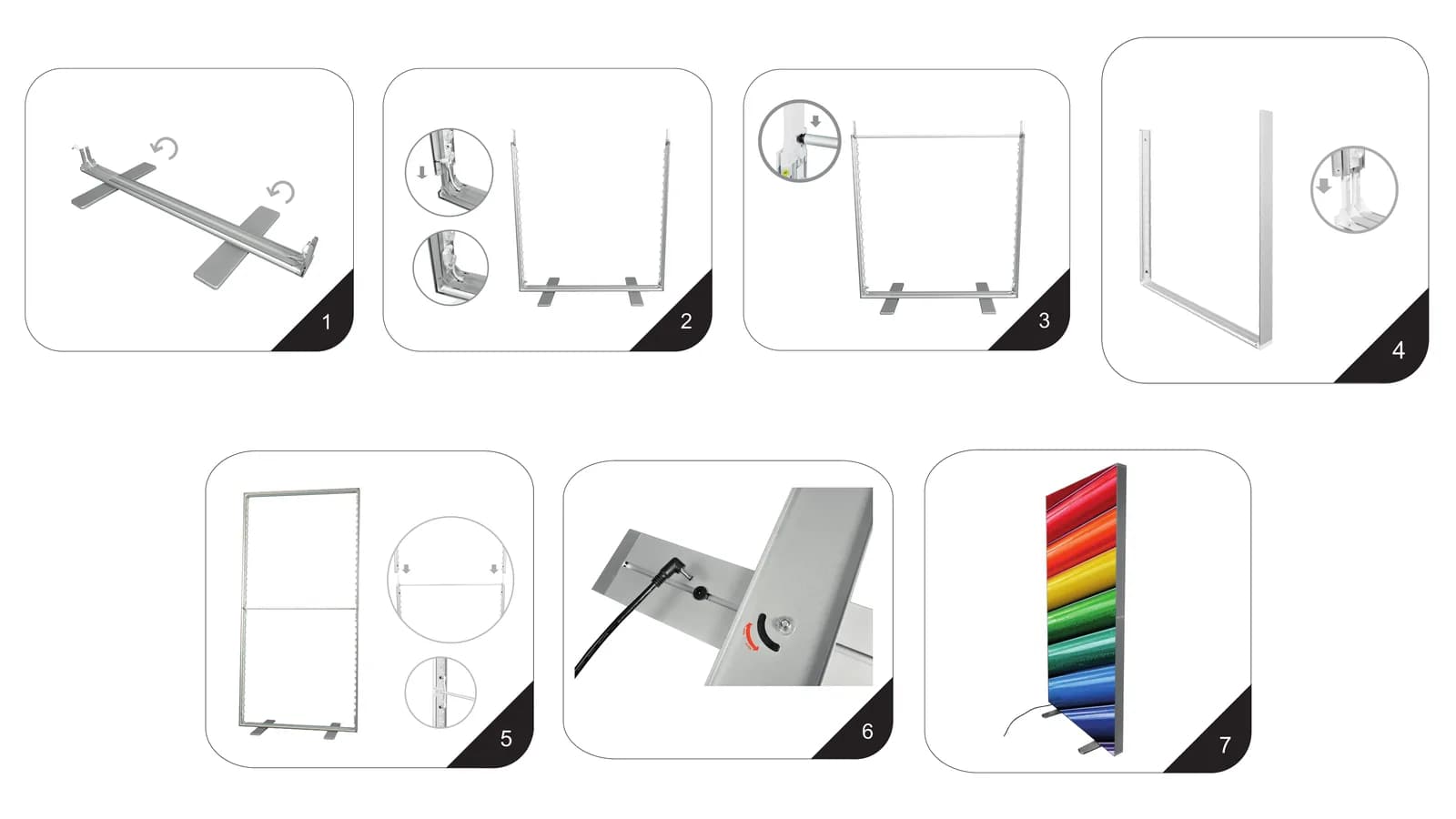

Rahmenaufbau Schritt für Schritt

Schritt 1: Füße um 90° drehen

Beginnen Sie mit dem unteren Profil mit den Füßen. Beim Transport liegen die Füße längs am Profil, damit das Set weniger Platz braucht. Drehen Sie jeden Fuß um 90°, sodass er quer zum Rahmen steht, und legen Sie das Profil mit den Füßen nach unten auf den Boden. Die Füße halten die Wand später senkrecht.

Schritt 2: unterer Rahmen und Kabel

Stecken Sie die seitlichen Pfosten in das untere Profil und verbinden Sie dabei Teile mit denselben Nummern. Die Verbindungen werden einfach zusammengesteckt, ohne Schrauben. Verbinden Sie an jeder Stelle auch die Kabelstecker. Die LEDs in den Profilen werden über im Rahmen versteckte Schnellverbinder versorgt, nach dem Aufbau ragt also kein Kabel heraus.

Schritt 3: Querstrebe in der Mitte

Schieben Sie die Querstrebe, also den mittleren Stab des Rahmens, zwischen die Pfosten. Sie versteift die Konstruktion auf halber Höhe. Bei Serien mit Querstrebe (LED BOX 2.0, PLUS und PRO) sollten Sie diesen Schritt nicht auslassen.

Schritt 4: oberer Rahmen

Bauen Sie die obere Hälfte separat zusammen: das obere Profil und die oberen Abschnitte der Pfosten, wieder nach den Nummern an den Verbindungen. Am einfachsten geht das auf dem Boden, neben dem bereits stehenden unteren Teil.

Schritt 5: oben und unten verbinden

Setzen Sie den oberen Teil auf den unteren, sodass die Pfostenenden in die Verbindungen gleiten, und verbinden Sie die Kabel an der mittleren Verbindung. Der Rahmen steht jetzt von selbst. Prüfen Sie, ob alle Verbindungen ganz eingeschoben sind: Der Rahmen muss rechtwinklig sein, sonst spannt sich der Stoff nicht gleichmäßig.

Schritt 6: Netzteil anschließen

Stecken Sie den Netzteilstecker in die Buchse im unteren Profil und das Netzteil in die Steckdose. Die LEDs arbeiten mit 24 V. Schalten Sie den Strom vor dem Einsetzen der Grafik kurz ein und prüfen Sie, ob alle LED-Leisten leuchten. Bleibt eine dunkel, ist meist ein Stecker an einer Profilverbindung nicht ganz eingesteckt. Das lässt sich jetzt leichter beheben als mit eingesetztem Stoff.

Schritt 7: Grafik einsetzen

Die SEG-Grafik hat an den Kanten einen eingenähten, flexiblen Silikonkeder. Sie drücken ihn mit den Fingern in die Nut des Profils: ohne Werkzeug, Kleber oder Klett. Wie der Stoff dabei perfekt gespannt wird, beschreiben wir unten.

So setzen Sie die SEG-Grafik gleichmäßig gespannt ein

• Beginnen Sie an den Ecken. Drücken Sie den Keder in alle vier Ecken und achten Sie darauf, dass der Druck gerade zum Rahmen sitzt.
• Drücken Sie dann die Mitte jeder Seite ein: erst oben und unten, dann die Seiten. So verteilt sich die Spannung gleichmäßig.
• Fahren Sie zum Schluss mit den Fingern den ganzen Umfang entlang und drücken Sie den Keder auf der gesamten Länge der Nut fest.
• Bei einer doppelseitigen Wand setzen Sie die zweite Grafik auf der Rückseite des Rahmens genauso ein.
• Entsteht eine Falte, ziehen Sie den Keder an dieser Stelle heraus und drücken ihn erneut ein, wobei Sie den Stoff leicht in Richtung der Falte ziehen.

Die Grafik ist in wenigen Minuten gewechselt, ein Rahmen dient also vielen Kampagnen. Für das nächste Event bestellen Sie nur einen neuen Stoff im selben Format. Das Design erstellen Sie im 3D-Studio auf der Produktseite oder auf der PDF-Vorlage. Wie Sie die Datei vorbereiten, erklärt der Ratgeber Druckdaten für den Großformatdruck vorbereiten.

Abbau und Verpacken

Der Abbau erfolgt in umgekehrter Reihenfolge: Netzteil abziehen, Grafik ab einer Ecke herausnehmen, oberen Rahmenteil abnehmen, Querstrebe herausziehen und unteren Teil zerlegen. Trennen Sie vor dem Lösen der Profile die Kabelstecker und ziehen Sie dabei am Stecker, nicht am Kabel.

• Rollen Sie die Grafik locker mit dem Druck nach innen und lagern Sie sie separat, damit sie an den Profilen nicht schmutzig wird.
• Drehen Sie die Füße wieder längs zum Profil, so wie sie in der Verpackung lagen.
• Legen Sie die Profile in derselben Reihenfolge ein, in der sie geliefert wurden. Beim nächsten Aufbau finden Sie die richtigen Nummern schneller.
• Bewahren Sie Netzteil und Kabel in einem separaten Fach oder Beutel auf.

Wie sich der Aufbau der einzelnen Serien unterscheidet

Das Prinzip ist überall gleich: ein Aluminiumrahmen mit LEDs, ein 24-V-Netzteil und eine Grafik mit Silikonkeder. Die Serien unterscheiden sich in Profil, Größe und Verpackung.

• LED BOX 2.0, 100 × 200, 230 und 250 cm: der klassische Turm mit Querstrebe, Rahmen silber oder schwarz, Aufbau wie in der Anleitung oben.
• LED BOX Compact, 85 und 100 × 200 cm: der leichteste Rahmen mit 6,5-cm-Profil, ohne Querstrebe, mit Verbindungen ohne außenliegende Kabel.
• LED BOX FLEX, 100 × 200 cm: Rahmen aus 8-cm-Profil; die Konstruktion passt samt Stoff und Netzteil in eine Tasche.
• LED BOX PLUS, 200 und 300 cm breit: 10-cm-Profil, eine Konstruktion auf Scharnieren, die den Aufbau beschleunigt, und zwei Netzteile. Zu zweit bequemer.
• LED BOX PRO, von 100 bis 400 × 250 cm: das stärkste 12-cm-Profil und ein Rollkoffer. Breite Rahmen bauen zwei Personen in gut zehn Minuten auf.
• LED BOX Wandrahmen: Halterungen statt Füßen. Sie hängen den Rahmen auf wie ein Bild und wechseln die Grafik, ohne ihn von der Wand zu nehmen.

Maße, Gewichte und Lieferumfang jeder Serie finden Sie auf den Produktseiten in der Kategorie LED BOX Leuchtwände.

Wände verbinden: Verbinder und größere Aufbauten

Eine einzelne LED BOX Wand ist der Hintergrund eines kleinen Stands oder ein leuchtender Totem am Eingang. Was das System kann, zeigt sich erst, wenn Sie mehrere Rahmen verbinden: Es entsteht eine lange beleuchtete Wand, eine Ecke, die von zwei Gängen aus sichtbar ist, oder ein Aufbau mit Dach. Dafür gibt es Verbinder, kleine Teile, die die Profile benachbarter Rahmen zusammenhalten.

Eine Wand in einer Linie: Magnete und Reihenverbinder

Der Hersteller hat Magnete in die LED BOX Rahmen eingebaut. Sie stellen zwei Wände einfach seitlich zusammen, und sie richten sich gerade nebeneinander aus. Reihenverbinder verbinden die Profile, sodass mehrere Rahmen eine Wand beliebiger Länge ohne Lücken zwischen den Modulen bilden. Laut Hersteller enthalten die Sets LED BOX 100 × 230 und 100 × 250 cm Reihenverbinder (4 Stück). Für die Serie PLUS gibt es separate Reihenverbinder sowie ein oberes und unteres Set mit Demontageschlüssel.

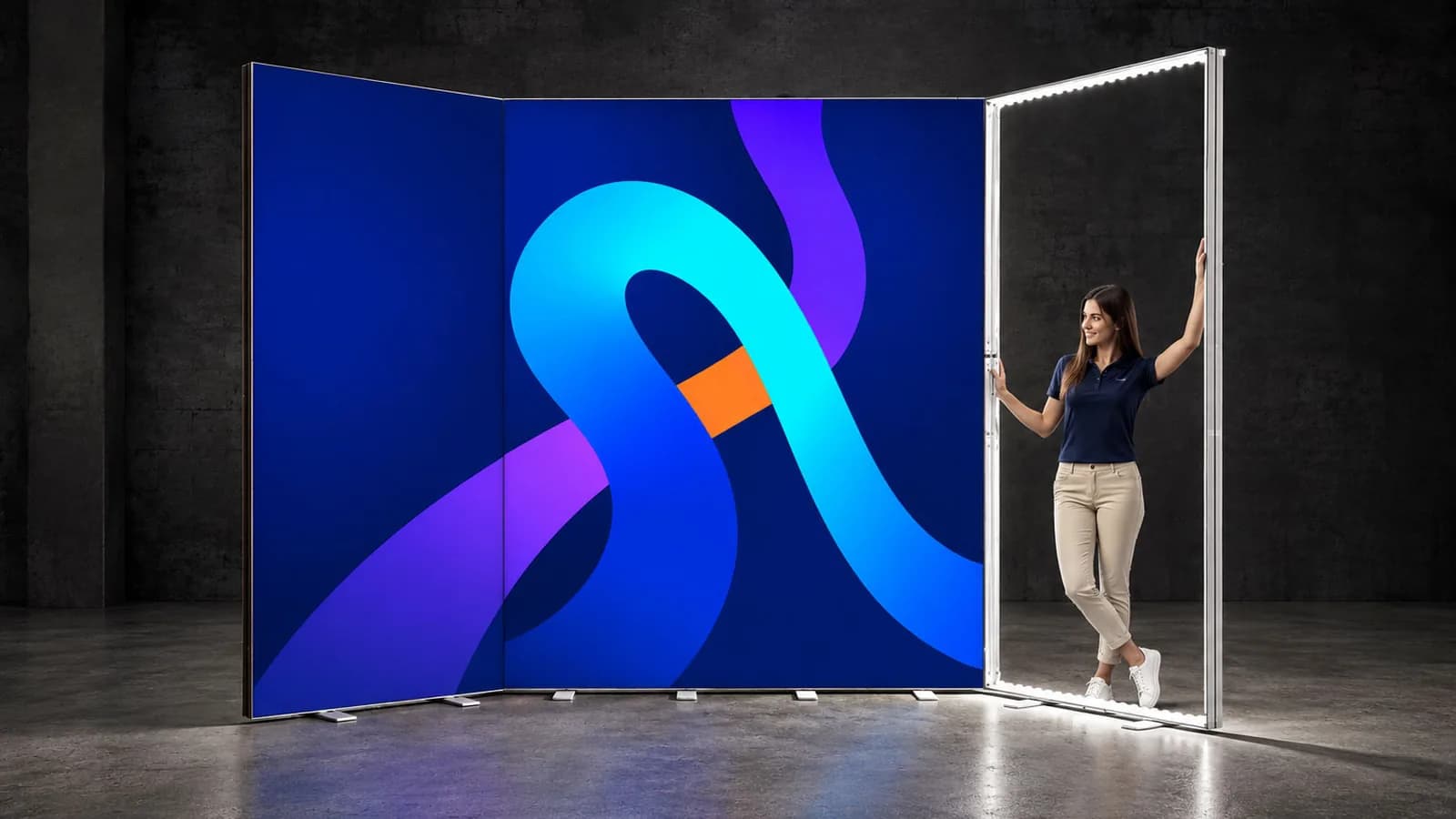

Die Stoffe benachbarter Wände stoßen Kante an Kante, ein Motiv kann also über mehrere Rahmen laufen, wie auf dem Foto oben. Bereiten Sie für eine solche Wand pro Rahmen eine eigene Datei vor und achten Sie darauf, dass Logo und Text nicht auf die Fuge zwischen zwei Modulen fallen.

Ecke 90°: der Winkelverbinder

Der Winkelverbinder verbindet zwei Wände im rechten Winkel. So entsteht eine Ecke: eine leuchtende Wand, die aus zwei Richtungen sichtbar ist, ideal für einen Eckstand oder eine Insel. Für LED BOX 2.0 ist der Winkelverbinder ein Set aus oberem und unterem Verbinder, der 90°-Verbinder für die Serie PLUS enthält zusätzlich einen Demontageschlüssel.

Aufbau mit Dach und Wand direkt an der Hallenwand

In der Serie LED Backlight wählen Sie das Zubehör für den Aufbau direkt im Konfigurator auf der Produktseite:

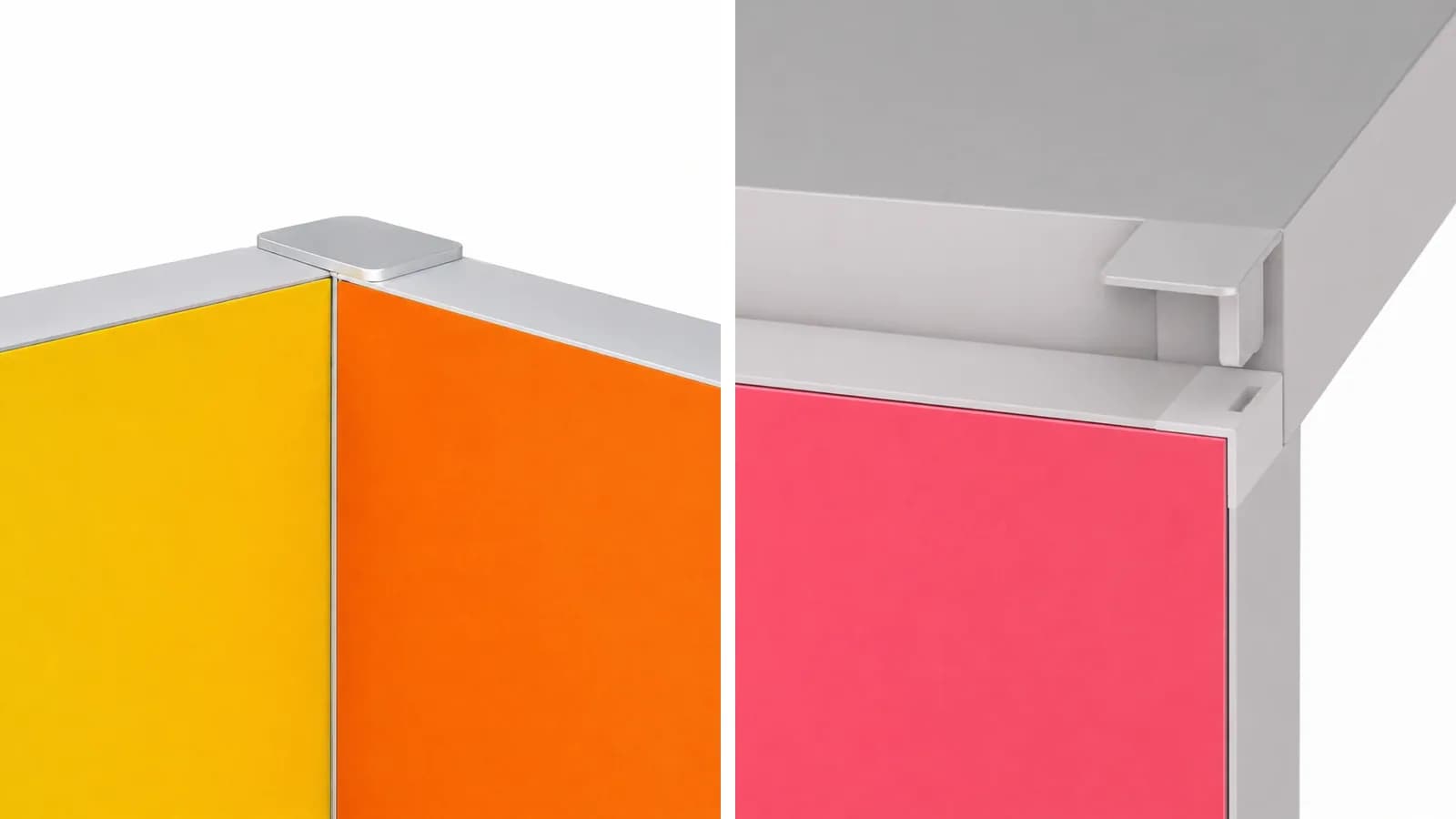

• 90°-Verbinder (2 Stück: oben und unten), 15,83 € inkl. MwSt.: verbindet zwei Backlight Wände zu einer Ecke. Die zweite Wand bestellen Sie separat, in jeder Breite von 100 bis 600 cm.
• Dachverbinder (4 Stück: 2 oben und 2 unten), 23,68 € inkl. MwSt.: verbinden eine waagerecht liegende Wand als Dach mit senkrechten Wänden. So bauen Sie ein leuchtendes Tor oder ein beleuchtetes Standdach.
• Halbfüße (2 Stück: links und rechts), 21,66 € inkl. MwSt.: Ein normaler Fuß ragt zu beiden Seiten des Rahmens heraus, ein Halbfuß nur zu einer. Die Wand steht mit dem Rücken direkt an der Hallenwand oder in einer Ecke.

So planen Sie einen größeren Aufbau

• Beginnen Sie mit einem Grundriss des Stands. Markieren Sie, welche Wände leuchten sollen und von welcher Seite die Besucher kommen.
• Verbinden Sie Rahmen einer Serie. Die Profile der Serien sind unterschiedlich breit, von 6,5 bis 12 cm, und die Verbinder sind auf ein bestimmtes System abgestimmt.
• Planen Sie die Stromversorgung. Jeder Rahmen hat ein eigenes Netzteil, bei mehreren Wänden hilft eine hinter dem Aufbau versteckte Steckdosenleiste.
• Gestalten Sie die Grafik für die ganze Wand auf einmal und teilen Sie sie dann in Dateien für die einzelnen Rahmen auf.

Sie wissen nicht, welche Verbinder zu Ihrem Aufbau passen? Schreiben Sie uns vor der Bestellung, und wir stimmen das Zubehör auf Serie und Größe Ihrer Wände ab.

Die häufigsten Fehler beim Aufbau

• Profile verbinden, ohne die Nummern zu prüfen. Der Rahmen lässt sich zusammenstecken, ist aber nicht rechtwinklig, und die Grafik spannt sich nicht gleichmäßig.
• Nicht ganz eingesteckte Kabelstecker an den Verbindungen: Ein Teil der LED-Leisten leuchtet nicht.
• Die Grafik von einer Seite zur anderen einsetzen statt von den Ecken aus. Der Stoff verrutscht und wirft Falten.
• Die Wand auf unebenem Untergrund aufstellen. Die Füße sollten mit der ganzen Fläche auf dem Boden aufliegen.
• Feuchte oder verschmutzte Grafik zusammen mit den Profilen verpacken.
• Kabel durch Ziehen am Kabel statt am Stecker trennen.

Häufige Fragen

Wie lange dauert der Aufbau einer LED BOX Wand?

Eine 100 cm breite Wand baut eine Person in wenigen Minuten auf. Die breiteren Wände PLUS und PRO stellt man bequemer zu zweit auf, das dauert gut zehn Minuten. Das Einsetzen der Grafik selbst ist eine Sache von Augenblicken.

Brauche ich Werkzeug?

Nein. Die Profile werden nach Nummern zusammengesteckt, die Kabel mit Steckern verbunden und die Grafik mit den Fingern in die Profilnut gedrückt. Den 90°-Verbindern sowie den oberen und unteren Reihenverbindern der Serie PLUS liegt ein Schlüssel bei, der die Demontage erleichtert.

Kann ich Wände verschiedener Serien verbinden?

Die Verbinder sind auf ein bestimmtes System und eine Profilbreite abgestimmt, planen Sie den Aufbau daher mit Rahmen einer Serie. Wenn Sie verschiedene Modelle kombinieren möchten, fragen Sie uns vor der Bestellung.

Kann ich die Grafik selbst wechseln?

Ja. Ziehen Sie den Silikonkeder ab einer Ecke aus der Nut und drücken Sie die neue Grafik auf dieselbe Weise ein. Einen neuen Stoff im selben Format bestellen Sie separat, der Rahmen bleibt derselbe.

Leuchtet die Wand auf beiden Seiten?

Die Wände LED BOX 2.0, Compact, FLEX, PLUS und PRO sind doppelseitig, den Druck bestellen Sie einseitig oder beidseitig. LED BOX Wandrahmen und LED Backlight Wände leuchten auf einer Seite.

Fazit

Der Aufbau einer LED BOX Wand besteht aus sieben einfachen Schritten: Füße, unterer Rahmen mit Kabeln, Querstrebe, oberer Rahmen, Verbinden, Netzteil und Grafik. Ohne Werkzeug, in wenigen bis gut zehn Minuten. Mit Verbindern bauen Sie aus einzelnen Rahmen eine Wand, eine Ecke oder einen Aufbau mit Dach, und dank der austauschbaren SEG-Grafik dient dieselbe Konstruktion vielen Kampagnen.

Wählen Sie eine Größe in der Kategorie LED BOX Leuchtwände, laden Sie Ihre Grafik im 3D-Studio hoch und sehen Sie das Ergebnis am Modell, bevor Sie bestellen.
